剖析箱式变电站的结构

发布时间：2018/1/20 15:21:23

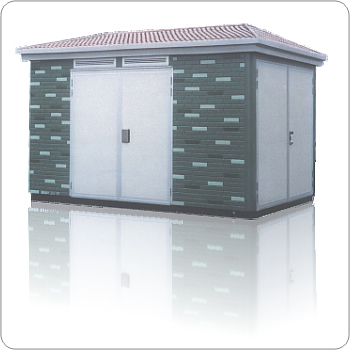

    箱式变电站是一种将高压开关柜、变压器、低压开关柜有机整合在一个户外箱内，由于它通常安装在户外，因此也称为户外箱式变电站、户外成套变电站。箱式变电站具有组合机动、便于运输、装配便利、施工周期短、运行费用低、占地面积小、无污染、免维护等优点。被广泛应用于城区、乡村、厂矿中。

    箱式变电站箱体内部用金属钢板分为高压开关室、变压器室、低压开关室，各室间严格隔离，结构布局为目字型、品字型；及内操作式和外操作式，整体箱变分为单变压器配制和双变压器配制。高压开关有终端式供电和环网式供电等。一次线配制同电缆式和母排式。变压器室根据需要配置自动强迫风冷系统，各室均设有自动照明装置，箱体内根据需要安装有防止凝露威胁安全运行的除湿装置。

    高压室布置合理紧凑，操作、维修方便，高低压开关设备具有防误操作联锁功能；高低压开关设备所选元件性能可靠、操作简单维修方便。变电站外壳壳体采用GG型双面彩钢夹芯隔热板、钢板等，复合板中间夹有阻燃聚苯乙烯泡沫，可减少太阳辐射对箱内温度的影响；顶盖下层四周均有圆形对流散热孔，具有自然通风散热功能；箱体外部无外露可拆卸影响壳体结构的螺栓。

    箱变变压器室和低压室采用自然通风和强迫风冷系统两种方式，使通风冷却性能良好；变压器室根据需要配置自动强迫风冷系统，排风扇有温度控制装置，能按预先设定温度自动启动和关闭，有效保证变压器满负荷运行。

    根据不同的使用环境，箱式变电站外壳采用彩钢复合板等材料制作，有防腐、防水、防尘等性能，使用寿命长，可在恶劣环境中使用。

    箱式变电站进线一般可配置为环网型高供高计、单终端型高供高计、环网型高供低计、单终端型高供低计等配电方案，出线方式一般为电缆任意出线。

    箱式变电站箱体底部二侧装有推拉式起吊装置，可方便起吊、运输、安装，底框四周均有总接地装置点，用户可任意选择。
