组合型箱式变电站结构特点

发布时间：2017/12/25 15:08:54

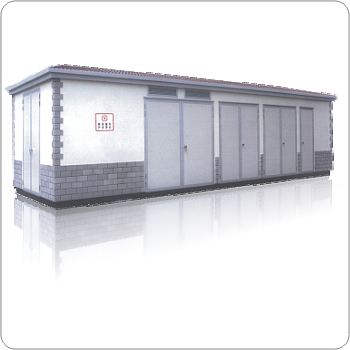

    组合型箱式变电站由高压配电装置、电力变压器和低压配电装置三部分组成，箱体采用冷轧不锈钢板制作，高压负荷开关、插入式熔断器、后备限流熔断器、无励磁分接开关置于变压器油箱内，高压负荷开关、插入式熔断器和无励磁分接开关的调整端封装在高压室的控制面板上，高压进出线采用T型预制件插入式电线终端，低压室内设置有可拆式组合框架。组合型箱式变电站的抗拉能力、抗腐蚀能力高，使用寿命长，操作安全、可靠、维护简单，移动方便。组合型箱式变电站由于结构比较紧凑，每个箱均构成一个独立系统，这就使得组合方式灵活多变。它没有固定的组合模式，使用单位可根据实际情况自由组合一些模式，以满足安全运行的需要。

    组合型箱式变电站按主开关容量和结构可划分为：150KV以下为袖珍式成套配电站，高压室有负荷开关和高压熔断器；300KV以下组合形式，高压室有隔离开关，真空断路器或少油断路器；500KV以下组合形式，有多种高压配电屏组成的中型变电站，以真空断路器或少油断路器柜为主要元件。

    箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
