照明配电箱安装规范

发布时间：2017/12/30 16:14:46

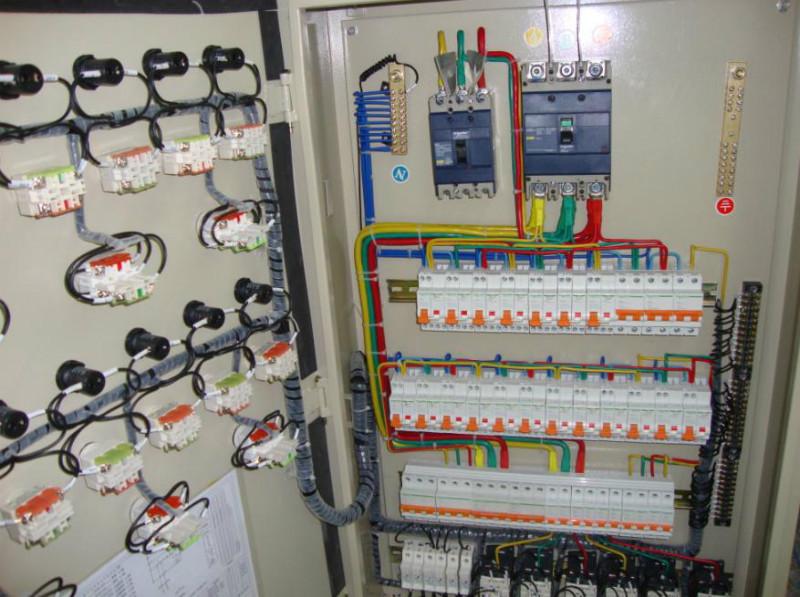

    照明配电箱是在低压供电系统末端负责完成电能控制、保护、转换和分配的设备，方便对家庭电源的集中控制，广泛用于各种楼宇、广场、车站及企业场所中。由于照明配电箱与我们日常用电息息相关，关系到用电安全，所以其安装要求与普通的高低压配电箱稍有不同。具体安装规范如下：

    1、照明配电箱内的交流、直流或不同等级的电源，都要贴说明标志，且应有编号，方便检查维护。

    2、照明配电箱要具有一定的阻燃功能，所以它通常用冷轧板、不锈钢、镀锌板制作。

    3、照明配电箱接线引出面板时，面板冲孔要打磨喷漆为光滑无毛刺，如果是金属面板应需装设绝缘维护套。

    4、照明配电箱厚度以及大小必需依据安装环境所定，安装时应安装牢固，其垂直偏差不应大于3mm暗装时，照明配电箱四处应无空隙，其面板四处边沿应紧贴墙面，箱体与建筑物接触部份应涂防腐漆，底边距地面高度不宜小于1.8M。

    5、照明配电箱内装设的螺旋熔断器，其电源线应装在中间触点的端子上，负荷线应接在罗纹的端子上。

    6、照明配电箱内应分别设置中性线以及维护接地线汇流排，中性线以及维护接地线应在汇流排上连接，不得绞接、混接，以免错乱影响使用。

    7、照明配电箱上应标明用电回路的名称，以方便对各个回路的控制和检查。
